Penjelasan dan Arti Warna Kabel Listrik. Kesalahan memasang kabel listrik yang kurang memperhatikan standar dalam pemasangan listrik akan berisiko terhadap bahaya, semisal yang paing umum terjadi ialah terjadinya kebakaran. Untuk mencegah terjadinya bahaya yang tak dinginkan, maka mesti memperhatikan persiapan sebelum melakukan pemasangan serta memperhatikan sesudah pemasangan, dalam hal ini kita mesti memeriksa ulang apakah pemasangan sudah benar dilakukan atau belum sebelum listrik tersebut dialirkan.
Pengetahuan mengenai warna kabel akan mempermudah kita dalam memasang peralatan listrik. Bukan hanya itu saja, kita juga akan mencegah terjadinya korsleting listrik yang dapat menyebabkan kebakaran. Di pasaran terdapat berbagai macam merek serta warna kabel yang tersedia, apapun itu merek yang ada maka warna kabelnya tetap sama yaitu kuning, merah, biru, hitam serta kuning strip hijau.
Tujuan adanya warna kabel yang berbeda-beda tujuanya adalah untuk mempermudah dalam pemasangan serta perawatan sehingga tak akan tertukar antara kabel satu dengan kabel yang lainnya, karena saat pemasangan instalasi listrik sesuai arti fungsi dari masing-masing kabel tersebut. Berikut ini penjelasan mengenai arti dan fungsi warna kabel instalasi listrik.
Kabel Hitam, Merah, dan Kuning.
Kabel warna hitam, merah, dan kuning ini berfungsi untuk memuat listrik positif (fasa atau api). Ciri dari kabel ini yaitu akan menyetrum jika tersentuh kulit serta jika diuji dengan testpen maka alat testpen kabel tersebut akan menyala.
Kabel Biru.
Kabel biru berfungsi untuk memuat listrik negatif. Ciri dari kabel ini yaitu tidak akan menyetrum jika tersentuh kulit, dan jika diuji dengan testpen kabel tersebut tidak akan menyala.
Kabel Strip Hijau.
Kabel ini berfungsi untuk memuat listrik arde yang diambil dari tanah atau grounding. Kabel ini biasanya berwarna kuning dengan strip hijau. Sumber dari grounding di peroleh dengan cara menanam pipa logam ke dalam tanah dan kemudian akan dipasang pada setiap terminal stop kontak.
Umumnya kabel terbagi menjadi 3 jenis yaitu kabel NYA, NYM, serta NYY.

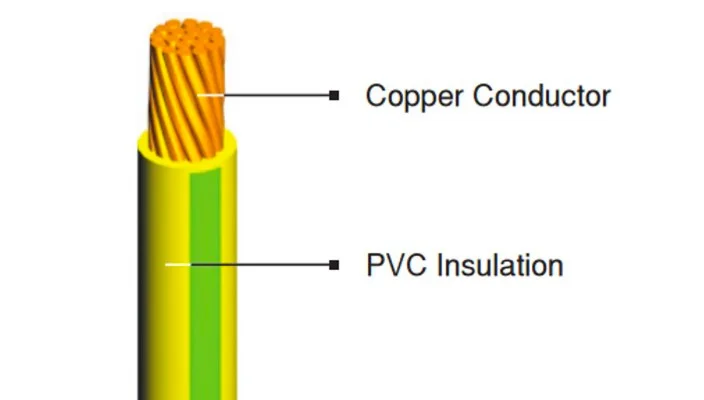

1. Kabel NYA
Kepanjangan kabel NYA, yaitu:
N = Kabel inti tembaga
Y = Isolasi PVC
A = Kabel tunggal
Bisa kita diartikan bahwa kabel NYA merupakan kabel tembaga tunggal dengan isolator terselubung dengan berbahan PVC. Pada umumnya, kabel ini sering digunakan dalam instalasi listrik rumah tinggal dan sistem tenaga.
Spesifikasi ukuran diameter dari kabel NYA ini rata rata sekitar 1,5 mm – 2,5 mm. Isolator pembungkus kabel NYA memiliki warna merah, kuning, biru dan hitam yang berguna untuk memudahkan pemasangan jalur jaringan instalasi listrik.
Kelebihan kabel NYA
memiliki kabel inti tunggal yang mudah dan sederhana pada instalasi kabel listrik, sehingga jika ada tarikan kabel tertentu bisa dengan mudah dilakukan. Harga kabel NYA juga lebih terjangkau.
Kekurangan kabel NYA
Lapisan isolasi PVC hanya terdiri dari satu lapis dan tidak tahan terhadap gigitan hewan pengerat seperti tikus dan mudah cacat terhadap factor cuaca hujan atau panas. Untuk menghindari kerusakan tersebut, gunakan saluran pipa PVC untuk melindungi jalur jaringan kabel dan dipasang di udara yang jauh dari jangkauan.
Kabel ini biasanya dibuat Sambungan Kabel Listrik untuk mempermudah instalasi listrik di rumah.
Harga kabel NYA sekitar Rp.2.200 – Rp. 300.000 per meter.

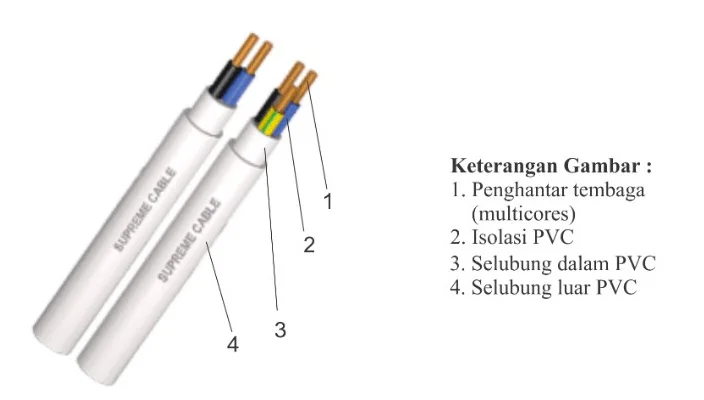

2. Kabel NYM
Kepanjangan kabel NYM yaitu :
N = kabel tembaga
Y = Isolasi PVC
M = Inti kabel lebih dari satu
Artinya kabel NYM merupakan kabel yang memiliki konduktor atau tembaga lebih dari satu dengan isolator terselubung dengan berbahan PVC. Kabel NYM sering digunakan khusus untuk pada instalasi tetap bangunan, dimana penempatannya biasanya di luar/di dalam tembok.
Ukuran kabel NYM sangat tergantung dari berapa jumlah inti kabel tembaga, bisa terdiri dari 2, 3, sampai 4 jika diperlukan untuk tambahan grounding. Warna lapisan isolator PVC pada kabel NYM biasanya putih atau abu-abu.
Kelebihan Kabel NYM
Memiliki Isolasi sebanyak 2 lapis, sehingga tingkat keamanan lebih baik dari kabel NYA. Kabel ini dapat digunakan pada area yang kering maupun basah,.
Kekurangan Kabel NYM
Penggunaan kabel ini tidak dapat ditanam langsung ke tanah dan untuk harganya lumayan mahal.
Harga untuk kabel NYM biasanya sekitar Rp. 7000 – Rp. 63.000 per meter.

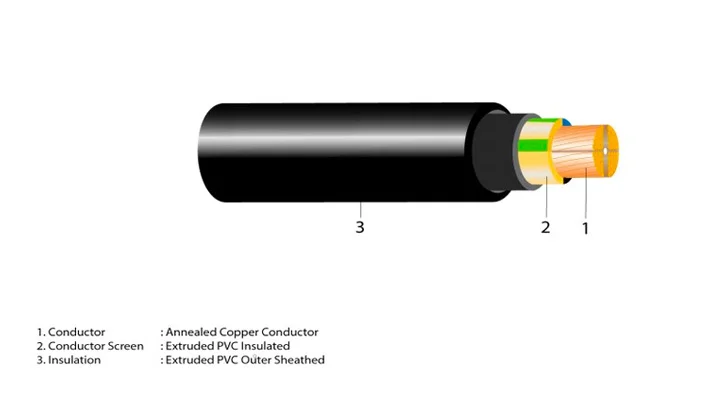

2. Kabel NYY
Kepanjangan Kabel NYY yaitu :
N = Kabel inti tembaga
Y = Isolasi PVC
Y = Selubung luar isolasi PVC
Kabel NYY merupakan kabel yang memiliki lebih dari satu inti tembaga dengan isolasi PVC dan selubung luar berbahan PVC. Kabel NYY bisa dibilang penyempurnaan dari kabel NYA dan NYM. Kabel ini cocok digunakan untuk instalasi listrik tetap seperti di bawah tanah ataupun tempat outdorr lain namun tetap harus diberikan perlindungan khusus seperti pipa.
Kabel NYY memiliki jumlah inti tembaga 2 , 3 atau 4 dengan lapisan isolasi PVC berwarna hitam. Bahan isolator untuk jenis kabel ini memiliki konstruksi yang lebih kuat dan kaku karena terdapat selubung tambahan dan berbahan anti gigitan tikus.
Kelebihan Kaben NYY
kabel ini memiliki ketahanan yang sangat tinggi dan lebih aman, serta kabel bisa ditanam dibawah tanah.
Kekurangan Kabel NYY
Harga cukup mahal.
Harga kabel NYY sekitar Rp. 322.000 untuk 2 inti kabel 1,5 mm dan Rp. 434.000 untuk 2 inti kabel 2,5 mm.
Pada setiap jenis kabel tersebut terdapat 3 warna yang berbeda-beda di dalamnya yaitu kuning, biru, serta hitam.
- kabel warna biru digunakan untuk muatan listrik negatif atau netral.
- Kabel warna hitam digunakan untuk muatan listrik positif/fasa/api.
- Kabel warna kuning digunakan untuk grounding atau pentanahan.
Dengan melakukan pemasangan yang benar, maka pastinya tidak akan terjadi hubungan pendek (konsleting) yang bisa menyebabkan kebakaran. Tidak hanya warna kabel saja yang harus benar pemasangannya, namun ukuran diameter kabel pun mesti sesuai dengan SNI serta PUIL.
Menurut PUIL, besarnya kapasitas hantaran kabel disebut dengan kuat hantar arus atau disingkat dengan nama KHA. Bagi Anda yang hendak memasang kabel listrik di rumah, lebih baik perhatikan pula ukuran diameter kabel yang hendak dipasang.
